Регулятор напряжения интегральный 9422.3702
  • Модель
Электроника для автомобиля ВТН - Регулятор напряжения интегральный - технические характеристики, схема включения

2002 г. Регулятор нового поколения.
Благодаря применению мощного современного полевого транзистора в качестве выходного ключа достигнуты высочайшие параметры токоскоростной характеристики, резко понижена мощность рассеяния и увеличена надежность.

  • Предназначение
Поддержание напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, t° окружающей среды.

  • Отличительные особенности
Наличие функции индикации превышения напряжения бортовой сети автомобиля более 15 В.
При превышении напряжением бортовой сети порогового значения регулятор обеспечивает индикацию данного режима миганием индикаторной лампы на приборной панели автомобиля.

  • Исполнение
Единое климатическое исполнение 02.1 по ГОСТ 15150 (модель 1997г. - У2.1 по ГОСТ 15150) для внутреннего рынка и на экспорт

  • Степень защиты от проникновения посторонних тел и воды
 - Соответствуют исполнению 1Р68 по ГОСТ 14254. От проникновения влаги защищены специальным высокотеплопроводным компаундом с рабочей t° до 200 °С.

 - Работоспособность и соответствие параметров изделия сохраняются даже при погружении регуляторов в воду при условии защиты разъемных соединений.

 - Все электроконтактные соединительные элементы регулятора изготовлены из латунного проката с гальваническим покрытием, что гарантирует отсутствие коррозии, надежные электрические соединения в течение длительного срока службы.

  • Рабочий режим
S1 по ГОСТ 3940.

  • Применяемость

Автомобили ВАЗ-2110 и др. с генератором 94.3701-01 или другими генераторами этого ряда (94хх.3701) с незначительной доработкой колпака генератора.

  • Гарантия
24 месяца

Регулятор напряжения интегральный 9422.3702


Технические характеристики регулятора напряжения интегрального 9422.3702

  • Диапазон рабочих температур, °С
  • -40 .. +100
  • Номинальное напряжение питания, В
  • 14,0
  • Напряжение регулирования с АБ при температуре 25 ± 2 °С и нагрузке 3 А, В
  • 14,0 ± 0,15
  • Максимальный ток выходной цепи, А
  • 5,0
           - по согласованию с производителем, А
    7,0
  • Термокомпенсация Uрег, мВ/°С
  • -3,0±1,5
  • Остаточное напряжение на выходе "DF", В, не более
  • 0,25
           - типовое, В
    0,18
  • Порог срабатывания индикации повышенного напряжения, В
  • 15 .. 15,5
  • Частота индикаторного сигнала, Гц
  • 2,0 ± 0,3
  • Максимально допустимое длительное воздействие повышенного напряжения питания, В
  • 18,0
  • Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 мин., В
  • 25,0
  • Максимально допустимые импульсные перенапряжения в зависимости от формы импульса по ГОСТ 28751, В
  • 200,0

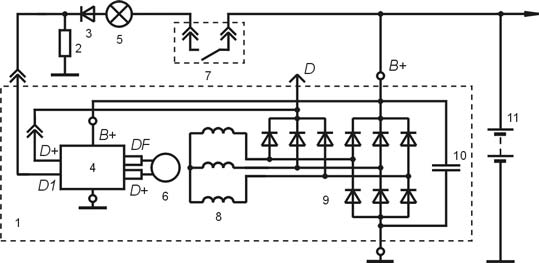

    Схема включения регулятора 9422.3702 в составе генераторной установки

    Схема включения регулятора 9422.3702 в составе генераторной установки

    1 - генератор;
    2 - контрольная лампа;
    3 - регулятор напряжения;
    4 - обмотка возбуждения;
    5 - контакты замка зажигания;
    6 - обмотка статора;
    7 - выпрямительный блок;
    8 - конденсатор;
    9 - аккумуляторная батарея
