Каталог автозапчастей для ГАЗ 2410 :: Электрооборудование :: Генератор

Главная» Каталоги автозапчастей ГАЗ» ГАЗ 24-10 :: Генератор

1

2

3

4

8

10

11

5

6

7

9

14

17

16

18

7

12

19

27

24

21

20

15

25

26

22

23

13

7

29

7

30

37

42

31

33

36

32

35

34

44

7

7

11

28

43

38

39

40

41

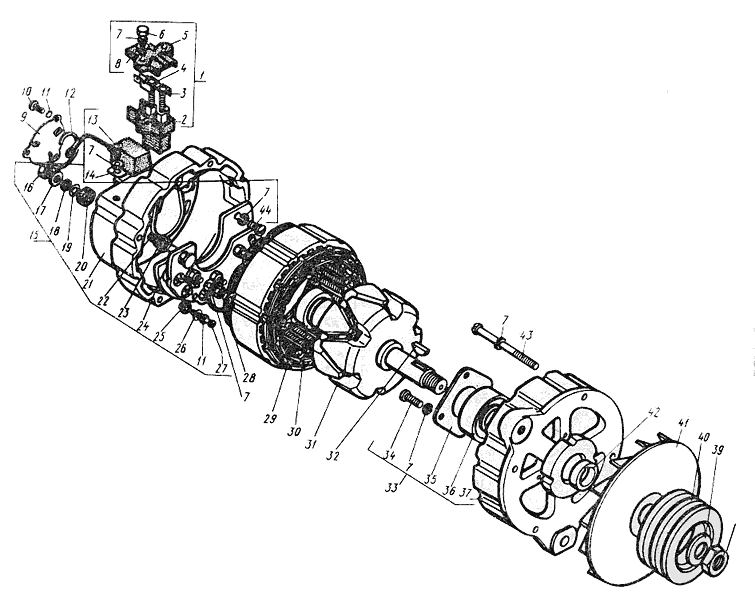

№	Спецификация (показать на рисунке)	Наименование	На складе	Рис.
1	Г272-3701010-01	Щеткодержатель в сборе	-
2	Г272-011-7	Изолятор щеткодержателя	-
3	Г272-3701020А-01	Щетка	-
4	Г272-3701030А-01	Щетка	-
5	Г272-3701012А	Крышка щеткодержателя	-
6	Г250Е1-3701016	Болт	-
7	Х-4001	Шайба	-
8	8Х-1497-А	Шайба	-
9	16.3701060	Крышка подшипника	-
10	8Х-1541	Винт крышки подшипника	-
11	Х-1012	Шайба	-
12	16.3701008	Стопор	-
13	Х-4237-01	Винт	-
14	К73-ФВ	Конденсатор	-
15	16.3701300-01	Крышка со стороны контактных колец	-
16	8Х-1533М	Гайка	-
17	МХ-0276	Шайба	-
18	Х-1482	Шайба	-
19	Н0-1067	Шайба	-
20	Г250А1-3701319-01	Втулка изоляционная	-
21	16.3701301	Крышка	-
22	16.3701352	Болт контактный	-
23	Г250А1-3701353	Втулка изоляционная контактного болта	-
24	БПВ4-65-02	Блок	-
25	Н0-1801-11	Шайба изоляционная	-
26	Н0-1011	Шайба	-
27	Н0-0424	Винт	-
28	М11-90118	Гайка	-
29	Г259-3701100-01	Статор в сборе	-
30	6180502К1С9Ш1	Подшипник	-
31	Г225-3701200	Ротор в сборе	-
32	Н0-7501	Шпонка	-
33	16.3701400-01	Крышка со стороны шкива в сборе	-
34	Н0-0603	Винт	-
35	16.3701404	Шайба	-
36	6180603К1С9Ш1	Подшипник	-
37	16.3701401	Крышка	-
38	МХ-0235-11-01	Гайка шкива	-
39	Г287-3701074	Шайба	-
40	16.3701051	Шкив	-
41	16.3701055	Вентилятор	-
42	Г250-3701054	Втулка	-
43	Н0-0414	Винт	-
44		Винт	-
