Каталог автозапчастей для ГАЗ 2410 :: Тормозная система :: Педаль сцепления и тормоза, привод механизма управления тормозов

Главная» Каталоги автозапчастей ГАЗ» ГАЗ 24-10 :: Тормозная система :: Педаль сцепления и тормоза, привод механизма управления тормозов

3

4

4

8

10

11

5

6

7

14

14

17

16

14

9

12

2

27

24

21

20

15

25

22

23

13

26

28

29

13

2

14

2

18

12

1

15

2

1

2

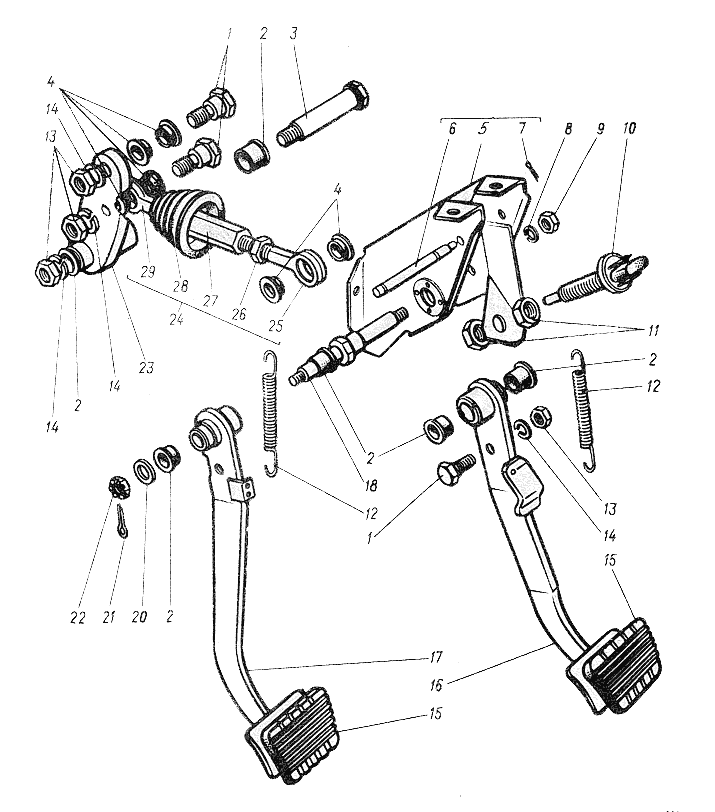

№	Спецификация (показать на рисунке)	Наименование	На складе	Рис.
1	24-3504038	Ось	-
2	13-3504023	Втулка	-
2	13-3504023	Втулка оси	-
3	13-3504020	Ось	-
4	21-3504039	Втулка оси	-
4	21-3504039	Втулка	-
5	24-76-3504050	Кронштейн педалей с осью в сборе	-
6	24-3504034	Ось	-
7	258012-П29	Шплинт 2х12	-
8	252135-П29	Шайба 8	-
9	250511-П29	Гайка М8х1	-
10	ВК412	Выключатель сигнала торможения (2101-3720000)	-
11	24-3720050	Гайка	-
12	М-2059-С	Пружина	-
13	250613-П29	Гайка М10х1	-
14	252156-П29	Шайба 10	-
15	24-3504048	Накладка	-
16	24-3504010-11	Педаль тормоза в сборе	-
17	24-1602410-01	Педаль сцепления в сборе	-
18	24-3504020	Ось	-
20	293277-П29	Шайба 8	-
21	258013-П29	Шплинт 2х16	-
22	250975-П29	Гайка М8х1	-
23	24-3504120	Рычаг усилителя тормоза в сборе	-
24	24-3504114	Стержни соединительные в сборе	-
25	24-3504117	Стержень соединительный	-
26	250615-П29	Гайка М12х1,25	-
27	49А-9015372	Муфта соединительная	-
28	52-1108152	Чехол защитный	-
29	24-3504116	Стержень соединительный	-
