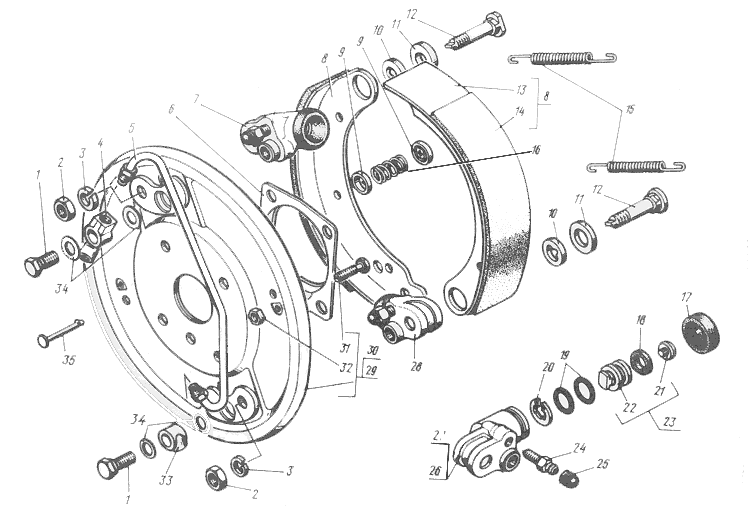

Главная» Каталоги автозапчастей ГАЗ» ГАЗ 24-10 :: Тормоза :: Тормоза рабочие передние

1

2

3

4

8

10

11

5

6

7

22

13

14

17

16

18

3

2

9

12

19

9

26

35

24

21

20

15

34

25

11

12

23

10

27

8

28

29

30

31

32

34

33

1

№	Спецификация (показать на рисунке)	Наименование	На складе	Рис.
1	51-3506012	Болт муфты	-
2	250515-П29	Гайка М12х1,25	-
3	252137-П8	Шайба 12	-
4	24-3501080	Муфта верхняя	-
5	12-3501085	Трубка соединительная в сборе	-
6	20-3501061	Маслоотражатель	-
7	24-10-3501041	Цилиндр левый в сборе	-
8	24-3501091	Колодка с фрикционной накладкой в сборе	-
9	М-2066-С	Чашка	-
10	20-3501028	Эксцентрик	-
11	12-3501030	Шайба опорных пальцев	-
12	21Р-3501068	Палец опорный	-
13	24-3501095	Колодка в сборе	-
14	24-3501105-02	Накладка	-
15	12-3501035	Пружина стяжная	-
16	М-2065-С	Пружина отжимная	-
17	24-3501058	Колпак защитный	-
18	24-10-3501103	Кольцо защитное	-
19	24-10-3501051	Кольцо уплотнительное	-
20	21Р-3501057	Кольцо упорное	-
21	51-3501044	Стержень упорный поршня	-
22	24-10-3501055	Поршень	-
23	24-10-3501042	Поршень в сборе	-
24	53-3501048	Клапан прокачки	-
25	12-3501049	Колпачок клапана	-
26	21Р-3501046	Цилиндр правый	-
27	21Р-3501047	Цилиндр левый	-
28	24-10-3501040	Цилиндр правый в сборе	-
29	24-3501012-10	Щит правый в сборе	-
30	24-3501013-10	Щит левый в сборе	-
31	290615-П29	Винт М8х30	-
32	250610-П8	Гайка М8	-
33	12-3501081	Муфта нижняя	-
34	51-3506013	Прокладка	-
35	М-2068-С	Стержень чашек	-
