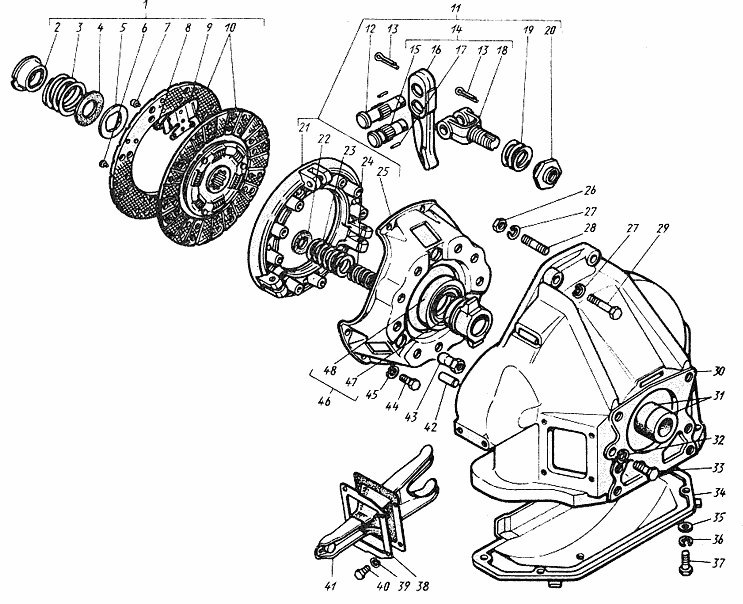

Каталог автозапчастей для ГАЗ 2410 :: Трансмиссия :: Сцепление - диск ведомый, диск нажимной, вилка сцепления, муфта выключения

Главная» Каталоги автозапчастей ГАЗ» ГАЗ 24-10 :: Трансмиссия :: Сцепление - диск ведомый, диск нажимной, вилка сцепления, муфта выключения

1

2

3

4

8

10

11

5

6

7

13

14

17

16

18

9

12

19

27

24

21

20

15

25

22

23

13

26

28

29

27

30

37

42

31

33

36

32

35

34

48

47

46

45

44

43

38

39

40

41

№	Спецификация (показать на рисунке)	Наименование	На складе	Рис.
1	402.1601130	Диск ведомый в сборе	-
2	24-1601158	Упор	-
3	24-1601149	Пружина	-
4	24-1601146	Шайба	-
5	24-1601145	Шайба	-
6	293907-П	Заклепка 4х6	-
7	24-1601162	Груз балансировочный диска сцепления	-
8	253863-П	Заклепка 4х5	-
9	402.1601135	Пластина	-
10	4022.1601138	Накладка фрикционная	-
11	402.1601090	Диск нажимной в сборе	-
12	11-7565	Палец	-
13	258023-П8	Шплинт 2,5х12	-
14	24-50-1601094	Рычаг в сборе	-
15	53-1601112	Палец	-
16	24-1601095-10	Рычаг	-
17		Ролик (11-7569)	-
18	24-1601108-10	Вилка	-
19	24-1601105-01	Пружина	-
20	53-1601178	Гайка регулировочная	-
21	24-1601093	Диск нажимной	-
22	11-7567	Шайба	-
23	4022-1601116	Пружина наружная	-
24	4022.1601115	Пружина внутренняя	-
25	402.1601125	Кожух сцепления	-
26	292779-П8	Гайка М10х1	-
27	252136-П2	Шайба 10	-
28	291797-П8	Шпилька М10х30	-
29	200320-П8	Болт М10х55	-
30	402.1601015	Картер-верхняя часть	-
31	24-160126	Кольцо защитное	-
32	252156-П8	Шайба 10	-
33	201521-П8	Болт М10х1х32	-
34	4022.1601018	Нижняя часть картера	-
35	293277-П8	Шайба 8,5	-
36	252155-П8	Шайба 8	-
37	201458-П8	Болт М8х25	-
38	52-1601048	Рамка чехла	-
39	252154-П2	Шайба 6	-
40	201415-П8	Болт М6х10	-
41	3102-1601201	Вилка сцепления в сборе	-
42	295128-П	Штифт 13х28	-
43	11-7576	Опора	-
44	290654-П8	Болт М8х22	-
45	252135-П8	Шайба 8	-
46	24-1601180-02	Муфта выключения сцепления	-
47	24-1601185-20	Муфта	-
48	360710УС9	Подшипник (24-1601072-10)	-
